วิธีการเลือกกำหนดพารามิเตอร์พื้นฐานของปั๊มตะกอน

1.วิธีการเลือกอัตราการไหลของปั๊มทรายและเส้นผ่านศูนย์กลางท่อ

การเลือกปั๊มตะกอนที่เหมาะสมควรพิจารณาปัจจัยหลายประการ ประการแรก พิจารณาอัตราการไหลและเส้นผ่านศูนย์กลางของท่อ: อัตราการไหล=พื้นที่หน้าตัดของท่อ * อัตราการไหล ดังนั้นจึงจำเป็นต้องวัดอัตราการไหลจากทั้งท่อและอัตราการไหล

เมื่อน้ำมีตะกอน จะต้องมั่นใจอัตราการไหลของสารละลายในท่อ ต่างจากปั๊มน้ำใส อัตราการไหลที่ต่ำหรือสูงเกินไปจะไม่ทำงาน อัตราการไหลต่ำเกินไป ทรายจะตกตะกอน ซึ่งจะทำให้ความเข้มข้นของตะกอนในห้องปั๊มเพิ่มขึ้นอย่างรวดเร็ว ทำให้ใบพัดสึกหรออย่างรวดเร็ว และในกรณีร้ายแรง ยังจะนำไปสู่การปิดกั้นท่อและ ปั๊ม. อัตราการไหลสูงเกินไปจะทำให้ท่อสูญเสียเพิ่มขึ้น ลดการไหล ประสิทธิภาพการระบายน้ำลดลง เสียบท่อง่าย เสียบปั๊ม ดังนั้น เมื่อออกแบบและเลือก ขั้นตอนการทำงานจริงควรจับคู่กับเส้นผ่านศูนย์กลางของไปป์ไลน์ และโดยทั่วไปอัตราการไหลจะอยู่ที่ 2-3m/s เมื่อเลือกปั๊มตะกอน สามารถเลือกเส้นผ่านศูนย์กลางท่อที่สอดคล้องกันตามอัตราการไหลในตารางพารามิเตอร์ได้โดยไม่ต้องมีข้อกำหนดพิเศษ

การออกแบบเงื่อนไขที่ซับซ้อนจำเป็นต้องตรวจสอบอัตราการไหลของท่อ เปรียบเทียบ และเลือกโปรแกรมที่ดีที่สุด ตัวอย่างเช่นในการเคลื่อนย้ายตะกอนในระยะทางไกล การตรวจสอบอัตราการไหลและการควบคุมการสูญเสียของท่อเป็นสิ่งสำคัญ นอกจากปั๊มระบายน้ำแบบขนานแล้ว ต้องแน่ใจว่าได้ตรวจสอบการทำงานของปั๊มและปั๊มมากกว่าหนึ่งตัวทำงานเมื่ออัตราการไหลของท่อซึ่งเป็นทางเลือกของการระบายน้ำของปั๊มทรายมักปรากฏในปัญหาการออกแบบ

เส้นผ่านศูนย์กลางท่อทั่วไปและอัตราการไหลสำหรับอัตราการไหล 2 ม./วินาที และ 3 ม./วินาที:

หมายเหตุ: อัตราการไหลเป็น ลบ.ม./ชม.
ตารางเปรียบเทียบอัตราการไหลขั้นต่ำของวัสดุทั่วไป:

หลักการพื้นฐานในการเลือกอัตราการไหล:

อัตราการไหลที่สูงขึ้นสำหรับเส้นที่สั้นกว่าและอัตราการไหลที่ลดลงสำหรับเส้นที่ยาวกว่า
อัตราการไหลที่สูงขึ้นเมื่ออนุภาคทรายแข็งมีความถ่วงจำเพาะสูงกว่า และอัตราการไหลต่ำกว่าเมื่ออนุภาคทรายมีความถ่วงจำเพาะต่ำกว่า
อัตราการไหลจะสูงขึ้นเมื่ออนุภาคทรายแข็งมีขนาดใหญ่ขึ้นและลดลงเมื่ออนุภาคมีขนาดเล็กลง
อัตราการไหลที่สูงขึ้นเมื่อมีความสม่ำเสมอของสารละลายสูงขึ้น และอัตราการไหลลดลงเมื่อมีความสม่ำเสมอของสารละลายลดลง


2.วิธีการเลือกหัวปั๊มตะกอน

การเลือกหัวปั๊มตะกอน โดยคำนึงถึงพารามิเตอร์ 3 ประการหลัก ได้แก่ ความสูงของการระบายน้ำ การสูญเสียท่อ การเตรียมหัว
ก. ความสูงของการระบายน้ำ

การใช้งานใต้น้ำของปั๊ม ความสูงของการระบายน้ำสำหรับผิวน้ำและทางออกของท่อระหว่างความสูงที่แตกต่างกัน (ใต้พื้นผิวของน้ำถึงความแตกต่างของความสูงของทางออกของปั๊มจะไม่นับเป็นหัว)
เมื่อใช้ปั๊มเหนือผิวน้ำ (ติดตั้งบนกระดานหรือบนบก) ความสูงของการระบายน้ำคือความแตกต่างความสูงระหว่างทางออกของปั๊มและทางออกของท่อ (ความแตกต่างความสูงระหว่างทางออกของปั๊มดูดและผิวน้ำคือช่วงการดูด ไม่นับเป็นหัวหน้า)
หากเส้นระบายน้ำขึ้นไปยังจุดสูงสุดแล้วลงมาจนเกิดส่วนนูนตรงกลาง ความสูงของการระบายน้ำคือความสูงที่แตกต่างกันระหว่างทางออกของปั๊มและจุดสูงสุดของท่อ (ไม่สามารถคำนวณบนพื้นฐานของทางออกของท่อได้อีกต่อไป ).

b, การสูญเสียท่อ
การสูญเสียของท่อโดยเส้นผ่านศูนย์กลางด้านในของท่อ, อัตราการไหลของสื่อที่มีอิทธิพลอย่างมาก แต่ยังรวมถึงวัสดุท่อ (ค่าสัมประสิทธิ์แรงเสียดทานของผนังด้านใน), ความเข้มข้นของสารละลาย, ความหนืดของสารละลาย, ความยาวของท่อ การดัดท่อและวาล์วและอุปกรณ์ท่ออื่น ๆ ของการกระแทก ดังนั้น สำหรับน้ำที่มีสภาวะการระบายน้ำของตะกอน การสูญเสียของท่อจะมากกว่าเมื่อน้ำมากและยิ่งความเข้มข้นของสารละลายสูงเท่าใด ความหนืดก็จะยิ่งมากขึ้น การสูญเสียของท่อก็จะยิ่งมากขึ้นเท่านั้น เมื่อออกแบบและเลือก การสูญเสียของท่อสามารถคำนวณตามสถานะของน้ำใสก่อน แล้วคูณด้วย 1.5 ถึง 3 เท่าของการสูญเสียของท่อสำหรับการเลือก โดยทั่วไปแนะนำให้ใช้ท่อระบายน้ำของปั๊มทรายท่อ HDPE ค่าสัมประสิทธิ์การเสียดสีค่อนข้างเล็กและการสูญเสียท่อก็มีน้อยเช่นกัน

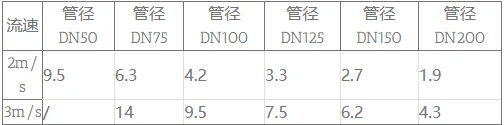

การสูญเสียท่อในท่อเหล็กหล่อตรง 100 เมตร เมื่อสูบน้ำจืดที่อัตราการไหล 2 เมตร/วินาที และ 3 เมตร/วินาที (หน่วย: เมตร):

จากตาราง จะเห็นได้ว่ายิ่งเส้นผ่านศูนย์กลางท่อเล็กลงเท่าใด ท่อก็จะสูญเสียมากขึ้นเท่านั้น อัตราการไหลยิ่งมากเท่าใดการสูญเสียของท่อก็จะยิ่งมากขึ้นเท่านั้น ดังนั้นจึงไม่ควรปฏิบัติในการเปลี่ยนท่อหนาที่มีพื้นที่เท่ากันด้วยท่อบางหลายท่อ

การสูญเสียของท่อเมื่อสูบโคลนและสารละลายทรายนั้นไม่ถูกต้อง เนื่องจากไม่มีสูตรการคำนวณทางทฤษฎีและแผนภูมิสำหรับการอ้างอิง และการสูญเสียของท่อที่ได้รับจากประสบการณ์ระหว่างการออกแบบนั้นไม่ถูกต้อง โดยเฉพาะอย่างยิ่งเมื่อไปป์ไลน์ยาวมาก ช่องว่างระหว่างค่าการออกแบบและมูลค่าจริงจะมีขนาดใหญ่มาก วิธีหาค่าการสูญเสียไปป์ไลน์อย่างแม่นยำคือการวัดจริง ผู้ใช้สามารถยึดตามระบบระบายน้ำที่มีอยู่ โดยมีเกจวัดความดันเพื่อวัดหัวการทำงานจริง (การระบายน้ำปกติ ทางออกของปั๊มที่ค่าความดัน) แล้วลบความสูงของการระบายน้ำ คุณจะได้อัตราการไหลปัจจุบันเมื่อ การสูญเสียท่อ นี่คือเกณฑ์มาตรฐานและอีกครั้งเมื่อเลือกข้อมูลที่ถูกต้อง แต่ยังรวมถึงเงื่อนไขที่คล้ายคลึงกันเพื่อเป็นพื้นฐานสำหรับการออกแบบระบบระบายน้ำ
c ปริมาณการเตรียมหัว
เมื่อน้ำมีทราย ปั๊มจะสึกหรอหลังจากใช้งานเป็นเวลานาน ส่งผลให้อัตราการไหลลดลง หัวลดลง เมื่อหัวปั๊มทรายสูงสุดน้อยกว่าหัวทำงานก็ไม่สามารถระบายน้ำได้ ดังนั้นควรปล่อยหัวเลือกปั๊มทรายตามสถานการณ์ค่าเผื่อการสึกหรอ นอกจากนี้ เนื่องจากการคำนวณการสูญเสียไปป์ไลน์ของปั๊มทรายเป็นไปตามการคำนวณการสูญเสียไปป์ไลน์ของสถานะน้ำใสสองเท่า ซึ่งเป็นข้อสรุปเชิงประจักษ์ ดังนั้น สำหรับการออกแบบสภาพการทำงานไม่แน่ใจว่าจำเป็นต้องพิจารณาเพิ่มหัวหน้าของ การออกแบบปริมาณสำรอง นี่เป็นหนึ่งในความแตกต่างระหว่างการออกแบบและการเลือกปั๊มน้ำใสและปั๊มทราย จากประสบการณ์ที่ผ่านมา ความจุศีรษะที่แนะนำ:

ส่วนหัว 0 ~ 75 ม., ค่าเผื่อส่วนหัว 5 ~ 10 ม.;
ส่วนหัว 75 ~ 160 เมตร ค่าเผื่อศีรษะ 10 ถึง 20 เมตร
ส่วนหัว 160-300 เมตร เหลือค่าเผื่อส่วนหัว 20-40 เมตร;
หากความเข้มข้นของสารละลายสูงและอัตราส่วนน้ำหนักมากกว่า 30% ควรเพิ่มค่าเผื่อหัว 1.5 ถึง 2 เท่า

เลือกพิกัดหัวปั๊มตะกอนตามผลรวมของความสูงระบายน้ำ การสูญเสียท่อ และหัวสำรอง

การออกแบบและการเลือกบุคลากรต้องคำนึงถึง: หัวปั๊มธรรมดาเป็นช่วงของการใช้งาน การทดสอบปั๊มต้องใช้มาตรฐานแห่งชาติและแผนกตรวจสอบคุณภาพแห่งชาติใน {{0}}.7 ~ 1.2 เท่า ช่วงการไหลที่กำหนด (ประมาณ 1.1 ~ 0.8 เท่าของหัวพิกัด) ไม่อนุญาตให้ใช้หัวปั๊มสูงในหัวต่ำ ตามหลักการเลือกบทความนี้ได้เลือกหัวปั๊มตะกอนที่ได้รับการจัดอันดับ การใช้งานจริงของหัวอาจเกินกว่าการใช้ปั๊มธรรมดา (เนื่องจากหัวมีปริมาณการเตรียมมีขนาดใหญ่มาก) จึงจำเป็นต้องมี เพื่อใส่ใจกับช่วงการใช้งานที่เลือกของหัวปั๊มตะกอน

หลังจากกำหนดพิกัดหัวของปั๊มทรายแล้ว จำเป็นต้องตรวจสอบอัตราการไหลของปั๊มทรายเพิ่มเติม เนื่องจากการใช้งานจริงของหัวจะต่ำกว่าหัวพิกัด ดังนั้นอัตราการไหลจริงจึงมากกว่าอัตราการไหลที่กำหนด ต้องขึ้นอยู่กับข้อกำหนดของกราฟประสิทธิภาพของผลิตภัณฑ์ ตรวจสอบอัตราการไหลที่กำหนดและอัตราการไหลจริง หากความแตกต่างไม่มาก ให้ตรงตามการเลือกอัตราการไหลของการออกแบบของอัตราการไหลที่กำหนด (พร้อมการสึกหรอ ของปั๊มทราย อัตราการไหลจริงจะค่อยๆ ลดลง ดังนั้นจึงยังมีกำลังการผลิตสำรองอยู่ด้วย) หากความแตกต่างใหญ่เกินไป อัตราการไหลที่กำหนดของปั๊มทรายควรน้อยกว่าอัตราการไหลของการออกแบบ

3.กำหนดความหนาแน่นของสารละลาย ความเข้มข้นของของแข็ง เลือกกำลังมอเตอร์ที่เหมาะสม

กำลังขับของปั๊ม P=ρgQH: ρ - ความหนาแน่นของสารละลายที่ลำเลียงโดยปั๊ม g - ความเร่งของแรงโน้มถ่วง; Q - อัตราการไหลของปั๊ม H -หัวปั๊ม

เมื่อเลือกปั๊มทราย จำเป็นต้องพิจารณาความหนาแน่นของสารละลาย ความหนาแน่นของสารละลายจะแตกต่างกัน กำลังมอเตอร์ที่ตรงกันจะแตกต่างกัน

เมื่อความหนาแน่นของสารละลายเท่ากัน เนื่องจากความถ่วงจำเพาะที่แตกต่างกันของตัวกลางที่เป็นของแข็ง ความเข้มข้นของสารละลายจึงแตกต่างกัน ความเข้มข้นสูงเกินไป การไหลของสารละลายไม่ดี กำลังของปั๊มจะเพิ่มขึ้นอย่างรวดเร็ว เสียบปั๊มได้ง่าย มอเตอร์เผาไหม้ได้ง่าย ดังนั้นจึงมีปั๊มสิ่งเจือปนไว้เพื่อใช้ในสภาวะของตัวกลาง

ตัวอย่างเช่น: ปั๊มน้ำเสียบางชนิด ความหนาแน่นของสารละลายน้อยกว่าหรือเท่ากับ 1,020 กก./ลบ.ม. อัตราส่วนปริมาตรความเข้มข้นของสารละลายน้อยกว่าหรือเท่ากับ 4%

ผู้ใช้จำเป็นต้องตรวจสอบว่าความหนาแน่นของสารละลายและความเข้มข้นของสารละลายที่อนุญาตของปั๊มตะกอนนั้นตรงตามข้อกำหนดของสภาพการทำงานหรือไม่ เมื่อใช้ปั๊มเกินช่วงจะทำให้มอเตอร์โอเวอร์โหลดได้ง่ายและอายุการใช้งานของปั๊มจะลดลงอย่างมาก

ความเข้มข้นของสารละลายมีสองประเภท:

อัตราส่วนปริมาตรของแข็ง=ปริมาตรรวมของของแข็งในสารละลาย ÷ ปริมาตรรวมของสารละลาย
อัตราส่วนของแข็งต่อน้ำหนัก=น้ำหนักรวมของของแข็งในสารละลาย KW น้ำหนักรวมของสารละลาย

อัตราส่วนของแข็งต่อน้ำหนักเป็นวิธีสากลในการแสดงออกถึงความสม่ำเสมอ และใช้ในการวิจัย การคำนวณ การออกแบบ และการปรับขนาดของสารละลายทั้งหมด ปริมาตรของแข็งนั้นใช้งานง่ายกว่า และผู้ใช้ส่วนใหญ่มักจะพูดว่าอัตราส่วนปริมาตรของแข็งเมื่ออธิบายความสม่ำเสมอของสารละลาย

ต้องมีแนวคิดที่ชัดเจนในการเลือกรุ่น แนวทางปฏิบัติเพื่อให้ได้ความเข้มข้นของสารละลายอย่างถูกต้องคือการวัด ณ สถานที่ ซึ่งสามารถทำได้โดยการเก็บตัวอย่างด้วยภาชนะที่ทางออกเมื่อปั๊มทรายทำงาน และโดยการชั่งน้ำหนักและคำนวณอัตราส่วนน้ำหนักของของแข็ง หรือการตรวจสอบอัตราส่วนปริมาตรของของแข็ง หลังจากการตกตะกอน จากนั้นจึงพิจารณาอัตราส่วนน้ำหนักของแข็งตามความถ่วงจำเพาะของของแข็ง

ตารางเปรียบเทียบความหนาแน่นของสารละลายทั่วไปต่ออัตราส่วนปริมาตรของแข็งและอัตราส่วนน้ำหนัก:

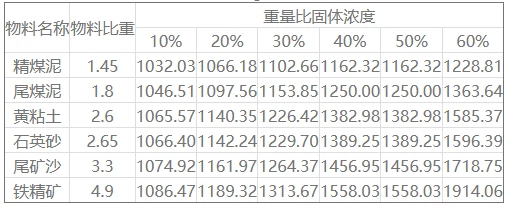

ตารางเปรียบเทียบอัตราส่วนของแข็งต่อน้ำหนักและความหนาแน่นของสารละลาย (กก./ลบ.ม.) สำหรับวัสดุทั่วไป:

จากตารางด้านบน จะเห็นได้ว่าความหนาแน่นของสารละลายและความถ่วงจำเพาะของของแข็ง ความเข้มข้นของสารละลาย (อัตราส่วนน้ำหนักและอัตราส่วนปริมาตร) มีความเชื่อมโยงกันอย่างใกล้ชิด

ควรสังเกตว่า: การเลือกใช้ผลิตภัณฑ์ปั๊มทรายซึ่งสามารถตอบสนองความหนาแน่นของสารละลายและความเข้มข้นของสารละลายในสถานที่นั้นจะต้องสามารถรับประกันอายุการใช้งานของผลิตภัณฑ์ได้ ทั้งสองเป็นปั๊มน้ำใสยังสามารถสูบสารละลายทรายได้คืออายุการใช้งานสั้นเกินไป

ปั๊มทรายชิโน-โอเชียนแบ่งออกเป็น 3 เกรดตามค่าสูงสุดที่อนุญาตของความหนาแน่นของสารละลายของสื่อการขนส่งซึ่งมีดังต่อไปนี้

A. สภาวะความเข้มข้นต่ำ ความหนาแน่นน้อยกว่าหรือเท่ากับ 1100กก./ลบ.ม. สามารถใช้ปั๊มทรายทั้งหมดได้ สถานที่ใช้งานหลัก: พื้นที่เหมืองถ่านหิน การลำเลียงสารละลายที่ประกอบด้วยสารละลายถ่านหิน อนุภาคถ่านหินที่แตก ความเข้มข้นสูงสุดที่อนุญาต (อัตราส่วนน้ำหนัก): สารละลายถ่านหินละเอียด 29%, สารละลายถ่านหินแบบหางแร่ 20%, ทรายควอทซ์ 15%, ทรายหางแร่ 13%

B. สภาพการทำงานที่มีความเข้มข้นสูง ความหนาแน่น น้อยกว่าหรือเท่ากับ 1300กก./ลบ.ม. ผลิตภัณฑ์บางอย่างอยู่ในหมวดหมู่นี้ ส่วนใหญ่ใช้ใน: การขนส่งสารละลายหรือการระบายน้ำจากการก่อสร้างด้วยการระเบิดหินโดยไม่มีมาตรการเฉพาะเพื่อควบคุมปริมาณตะกอน ความเข้มข้นสูงสุดที่อนุญาต (อัตราส่วนน้ำหนัก): 40% ของสารละลายถ่านหินละเอียดและสารละลายหาง, 37% ของทรายควอทซ์, 33% ของทรายหาง

C. สภาวะความเข้มข้นสูงเป็นพิเศษ ความหนาแน่นน้อยกว่าหรือเท่ากับ 1500กก./ลบ.ม. ผลิตภัณฑ์บางอย่างที่ปรับแต่งเอง สถานที่ที่ใช้เป็นหลัก: การทำเหมืองทรายแบบมืออาชีพ การลำเลียงทรายหาง หรือการลำเลียงสารละลายหนาโดยไม่มีมาตรการเฉพาะเพื่อควบคุมปริมาณตะกอน ความเข้มข้นสูงสุดที่อนุญาต (อัตราส่วนน้ำหนัก): 60% ของสารละลายถ่านหินละเอียดและสารละลายหาง, 40% ของดินเหนียวสีเหลือง, 54% ของทรายควอทซ์, 48% ของทรายหาง, 42% ของแร่เหล็กเข้มข้น

หมายเหตุ: ก) แรงโน้มถ่วงจำเพาะ: แร่เหล็กเข้มข้น 4.9, ทรายหาง 3.3, ทรายควอทซ์ 2.65, ดินเหนียวสีเหลือง 2.6, สารละลายถ่านหินหาง 1.8, สารละลายถ่านหินกลั่น 1.45

b) สื่ออื่นๆ ตามความหนาแน่นของสารละลายและความถ่วงจำเพาะของของแข็งอ้างอิงถึงการเลือกพารามิเตอร์ข้างต้น


4.ยืนยันแรงดันไฟฟ้า ความถี่

แรงดันไฟฟ้าทั่วไปของจีน: 380V, 660V, 1140V, 3000V, 6000V, 10000V
ความถี่ในประเทศจีน: 50Hz
แรงดันไฟฟ้าที่ใช้กันทั่วไปในต่างประเทศ: 220V, 400V, 440V, 550V, 690V, 1450V, 3000V, 6000V, 10000V
ความถี่ในต่างประเทศบางประเทศ: 60Hz

5.กำหนดขนาดอนุภาคสูงสุดเพื่อป้องกันการอุดตัน

1 โดยช่องใบพัดและจำนวนข้อจำกัดของใบมีด ปั๊มแต่ละประเภทผ่านเพศไม่เหมือนกัน เพื่อระบุเส้นผ่านศูนย์กลางสูงสุดผ่านเครื่องหมาย การเลือก เพื่อกำหนดเส้นผ่านศูนย์กลางอนุภาคสูงสุด จากนั้นเลือกประเภทปั๊มหรือเปลี่ยนจำนวนใบพัด ทำหัวร้านดูดตามประเภทปั๊มที่กำหนด

2, ปั๊มทรายในมหาสมุทรได้รับการออกแบบมาเป็นพิเศษด้วยปั๊มดูดทรายอนุภาคขนาดใหญ่ซึ่งเหมาะสำหรับสภาพแวดล้อมการสูบทรายที่มีก้อนกรวด

3 หากน้ำมีเส้นใยยาวและสิ่งสกปรกอื่น ๆ ก็สามารถดำเนินมาตรการเพื่อป้องกันไม่ให้หน้าจออุดตัน เพื่อให้ปั๊มไม่ปล่อยน้ำออก เช่น การขยายหน้าจอหรือหน้าจอคู่ สำหรับการเผยแพร่ข้อกำหนดพิเศษของสื่อ จำเป็นต้องมีโปรแกรมที่ปรับแต่งเป็นรายบุคคล

โดยคำนึงถึงความสามารถในการผ่านของของแข็ง หลีกเลี่ยงการเสียบท่อ เสียบปั๊ม เพื่อเพิ่มข้อดีของปั๊มทรายให้สูงสุดเพื่อให้มั่นใจว่าอุปกรณ์ใช้งานได้ตามปกติเพื่อให้ผู้ใช้ใช้งานได้ดีขึ้น ของผลลัพธ์
